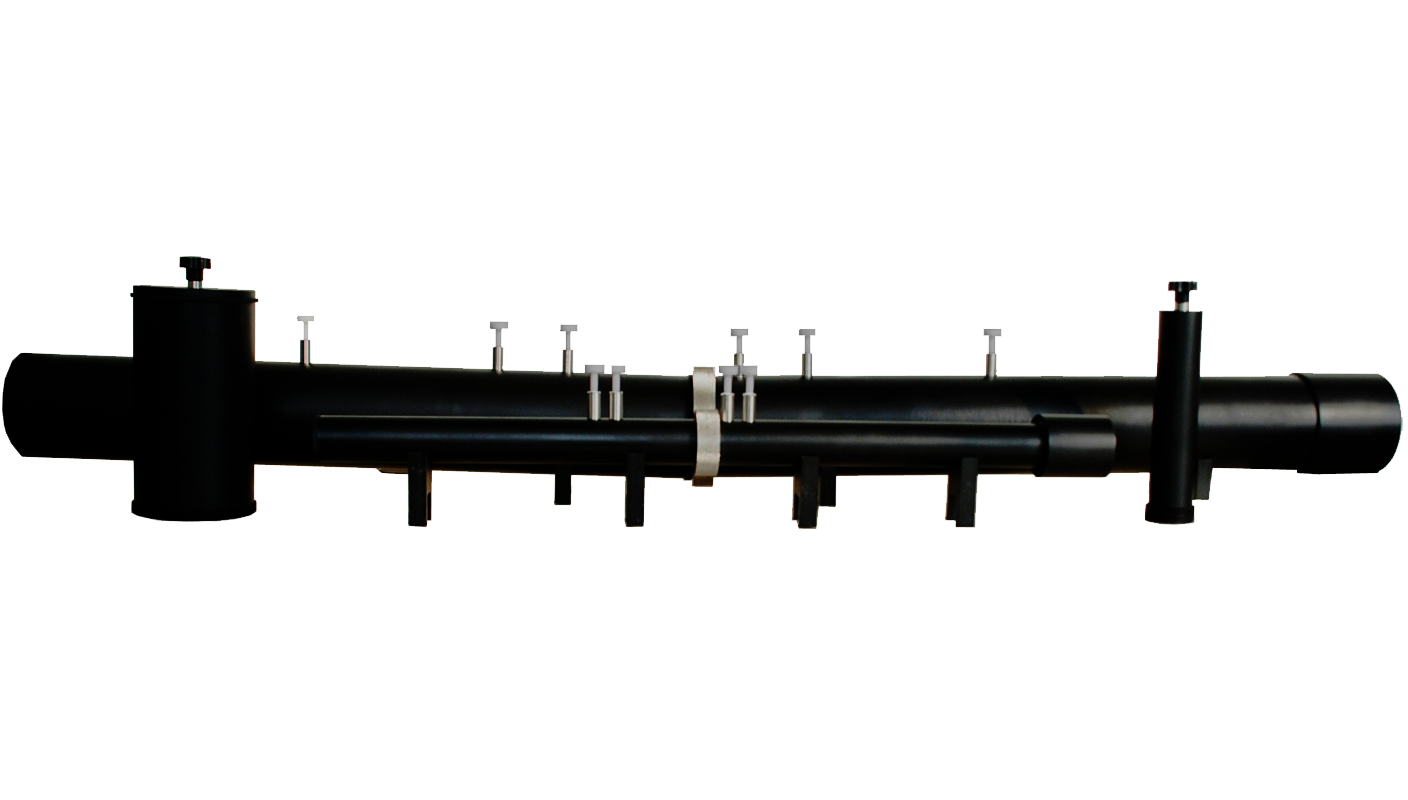

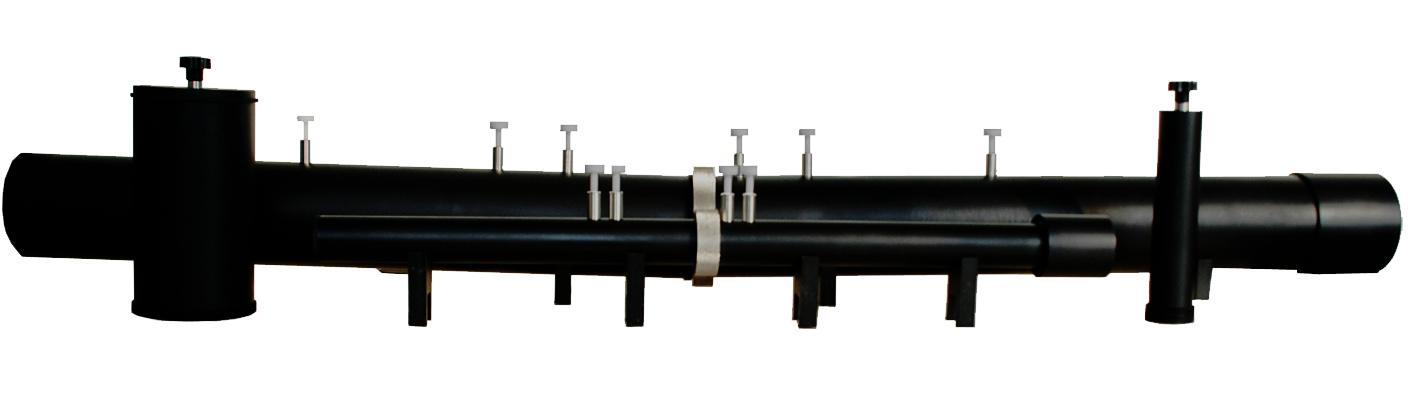

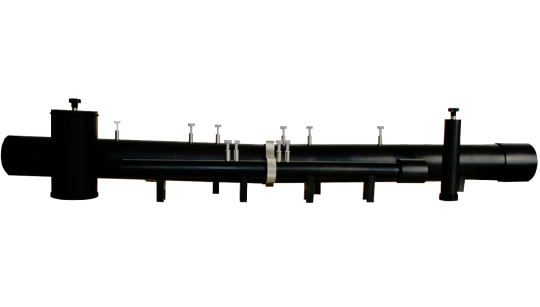

JTZK材料吸聲/隔聲測量阻抗管（傳遞函數法）
產品型號: JTZK
JTZK阻抗管用于測定垂直入射條件下吸聲材料的吸聲系數。

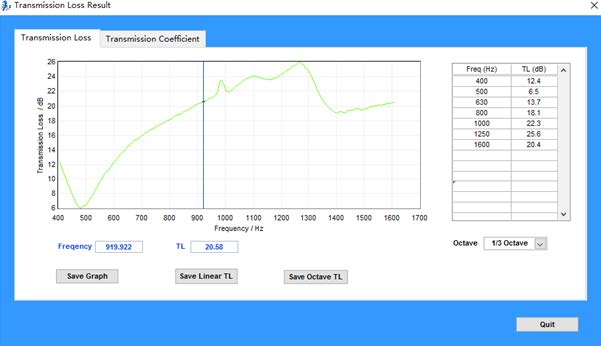

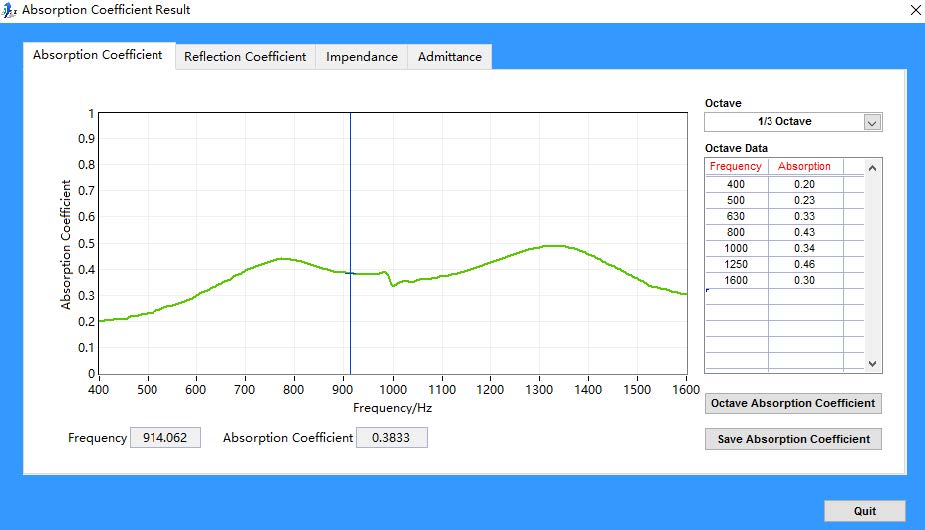

整套系統由阻抗管、高精度傳聲器、數據采集卡、電腦等組成。測試儀軟件根據測量到的峰聲級值和谷聲級值自動計算出吸聲系數，并能生成吸聲系數與頻率的坐標曲線。儀器輸出信號的頻率和幅度在規定范圍內可自由設定。由于只需少量的吸聲材料作試件，所以對于吸聲材料的參數研究和設計特別適合。
測量傳聲器
音頭尺寸(英寸)
|
1/4(7mm)
|
靈敏度(mV/Pa)
|
50?
|
頻帶范圍(Hz)
|
20-20k
|
應用場合
|
壓力場
|
極化電壓(V)
|
0
|
動態范圍（dB）
|
30-135
|
供電方式
|
ICP供電
|
供電電流
|
4.0?mA
|
數據采集儀
輸入通道
|
4通道BNC接口輸入、4通道香蕉頭接口輸出
|
計算機連接方式
|
USB
|
放大倍數
|
×1，×10檔
|
ICP電流
|
4mA
|
采樣率
|
44.1kHz,?48kHz,?88.2kHz,?96kHz,192kHz
|
動態范圍
|
132dB
|

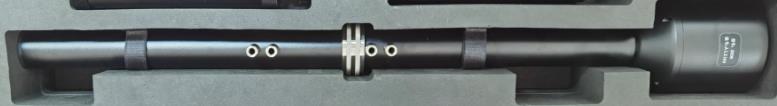

?阻抗管
名稱
|
說明
|
大阻抗管
|
金屬大管，包含揚聲器
|
大試件吸聲管
|
可放置不大于100mm厚試件，用于大管吸測試
|
大試件隔聲管
|
可放置不大于100mm厚試件，用于大管隔測試
|
小阻抗管
|
金屬小管，包含揚聲器
|
小試件吸聲管
|
可放置不大于100mm厚試件，用于小管吸測試
|
小試件隔聲管
|
可放置不大于100mm厚試件，用于小管隔測試
|
?功率放大器
通道數
|
4通道（輸入/輸出各2通道）
|
頻率響應(20Hz-20 kHz)
|
20Hz-20KHz: ±0.2dB，20KHz-80KHz：±0.5dB
|
參考偏置電阻
|
0.33ohm,1ohm
|
信噪比(20Hz-20 kHz)
|
90dBA weighted
|
總諧波失真 (THD)
|
less than 0.02%
|
通道分離度
|
90dB
|
增益選擇
|
0dB,5dB,10dB,15dB,20dB,25dB
|
增益誤差 (0dB-25dB)
|
5dB±0.5dB/step
|
最大輸出功率
|
45W
|
最大輸出電壓
|
13V (1k SIN 0dB)
|
輸出阻抗
|
0.25Ω
|
輸入阻抗
|
10KΩ
|
?
